一、产品概述

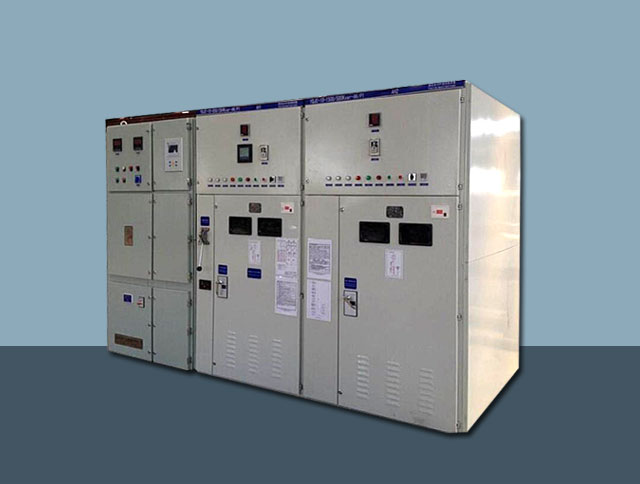

我公司YQJC型电动机电能优化起动装置采用最新理念设计的中高压新型电动机起动装置，本装置由软起动柜及动态补偿柜组成，具有稳定系统电压、限制电动机起动电流等功能。采用闭环控制模式、动态采集电机起动过程中的电流、电压信号，由控制器动态调节电机端电压，实现均衡优化调节起动过程的电流质量，达到电机平稳起动的目的。电机起动过程中，动态补偿柜为电机起动提供起动所需的无功，降低电机起动对电网电压的影响。起动过程结束后，电机切换到全压运行。

二、技术特点

●电网侧起动电流：起动电流为额定电流的1.2～2倍，起动电流小且恒定，起动转矩大，对电网无冲击，减小一次设备设计容量投入。

●平稳起动：减少大型电机起动时对机械设备的冲击，可延长机械设备及电机寿命30%左右

●电网压降：小于额定电压的10%

●不产生谐波、不影响电能质量

●控制模式：恒流、突跳

●通讯方式：RS485：Modbus通讯协议

●起动时间：1～120S可调

●连续起动间隔：10分钟

●性能稳定，安全耐用，免维护

●起动完成后，可将动态补偿装置切换到电网进行系统集中补偿

三、技术参数

额定电压：6KV、10KV

额定频率：50HZ

额定功率：6000KW以上

冷却方式：自然冷却

装置电源：三相四线制

环境温度：-20℃~+42℃

相对湿度：不超过85%无凝露

高度：海拔超过2000米时应相应降低容量

环境：无易燃、易爆、腐蚀性气体、无导电性尘埃场合、安装地点无剧烈振动和冲击

防护等级：IP40
