一、产品概述

在工程中最常用的就是三相异步电机，在民用和工业工程电动设备中，由于其电机启动特性，这些电动机直接连接供电系统（硬启动），将会产生高达电机额定电流5－7 倍的浪涌（冲击）电流，使得供电系统和串联的开关设备过载。另一方面，直接启动，也会产生较高的峰值转矩，这种冲击不但会对驱动电动机产生冲击，而且也会使机械装置受损；还会影响接在同一电网上其他电气设备正常工作。

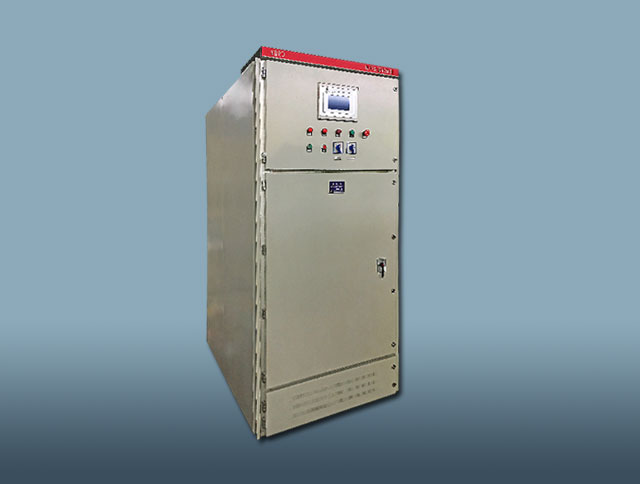

我公司生产的YQDR 高压固态软起动装置就是在启动时通过改变加在电机上的电源电压，达到限流的特性，可有效限制浪涌电流，避免不必要的冲击力矩以及对配电网络的电流冲击，有效的减少线路刀闸和接触器的误触发动作；对频繁启停的电动机，可有效控制电动机的温升，大大延长电动机的寿命。

二、技术特点

YQDR高压固态软起动装置采用KYN28柜体，体积小，重量轻，很大程度上为客户节约了使用空间，严格的尺寸接口保证了设计、制造及现场维护的方便性和可靠性；通过将电力电子和微电子技术完美结合，实现了高压固态软起动装置的电流曲线精准、完美平滑的效果；柜内关键元器件均采用国内知名品牌，大大的提高了产品设备的可靠性。

●相比各行业应用中电动机的软起动方案，技术领先的高压固态软起动装置在电机控制中的应用能够显著地降低直接起动对电网带来的危害。

●自2012年产品投入市场以来，在广阔的工业领域内，英强产品为许多应用的高压交流电动机提供了可靠，高效的传动解决方案。

●在传承了原有系列高压固态软起动优势的基础上，YQDR具有性能更优，体积、重量更小，性价比更高等优秀特点。

三、技术参数

1.系统参数

柜体安装方式：户内独立安装

负载种类：三相高压鼠笼电动机、同步电动机

电压等级：10KV

系统频率：50Hz, 频率变动范围：49～50.5Hz

SCR反向峰值电压：6900V-32000V

冷却方式：自然冷却

起动方式：串入回路。

进出线方式：电缆连接，下进下出（可选）

控制电源：AC220V，10A。
